Co je to hlavní uzemňovací svorka a proč je tak důležitá?
V samém srdci každé bezpečné a funkční elektroinstalace se nachází nenápadný, avšak naprosto klíčový prvek: hlavní uzemňovací svorka. Tato komponenta slouží jako centrální bod pro propojení všech zemnících vodičů a ochranných pospojení v daném elektrickém systému. Její prvořadý úkol spočívá v zajištění bezpečnosti osob a majetku tím, že v případě poruchy nebo přepětí svede nebezpečný proud bezpečně do země. Bez správně provedeného a funkčního uzemnění, jehož nepostradatelnou součástí je právě hlavní uzemňovací svorka, by hrozilo vážné riziko úrazu elektrickým proudem a poškození elektrických spotřebičů.

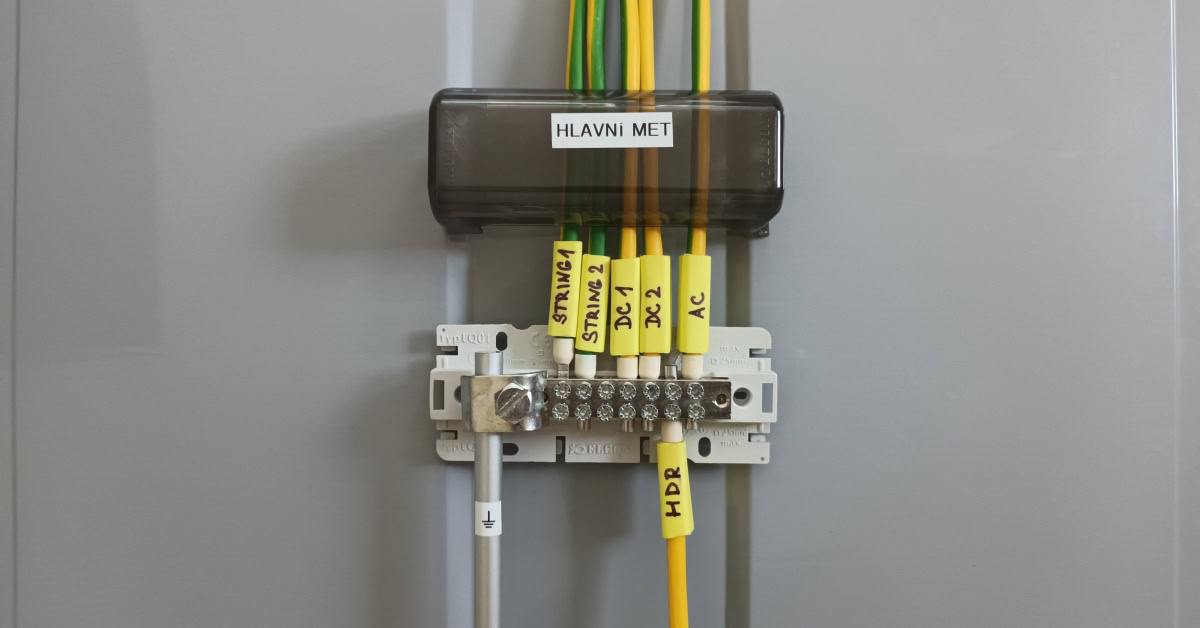

Představte si hlavní uzemňovací svorku jako pomyslný uzel, do kterého se sbíhají všechny důležité zemnící cesty. Je to místo, kde se setkává zemnící vodič přicházející z venkovního zemniče, ochranné vodiče (PE) od zásuvek a spotřebičů, a vodiče pospojení, které propojují různé kovové části budovy, aby se zabránilo vzniku nebezpečných rozdílů potenciálů. Kvalitní a spolehlivé provedení tohoto spoje je naprosto zásadní pro efektivní fungování celého uzemňovacího systému.
Funkce a princip hlavní uzemňovací svorky
Hlavní funkcí hlavní uzemňovací svorky je vytvořit bezpečné a spolehlivé elektrické spojení mezi:
- Zemničem (např. zemnící tyč, zemnící pásek nebo základový zemnič): Toto spojení zajišťuje odvod poruchového proudu do země.
- Ochrannými vodiči (PE): Tyto vodiče jsou vedeny k elektrickým zásuvkám a spotřebičům a v případě poruchy (např. dotyku živé části s kovovým krytem) svedou poruchový proud k hlavní uzemňovací svorce a následně do země, čímž aktivují jisticí prvek (jistič nebo pojistku).

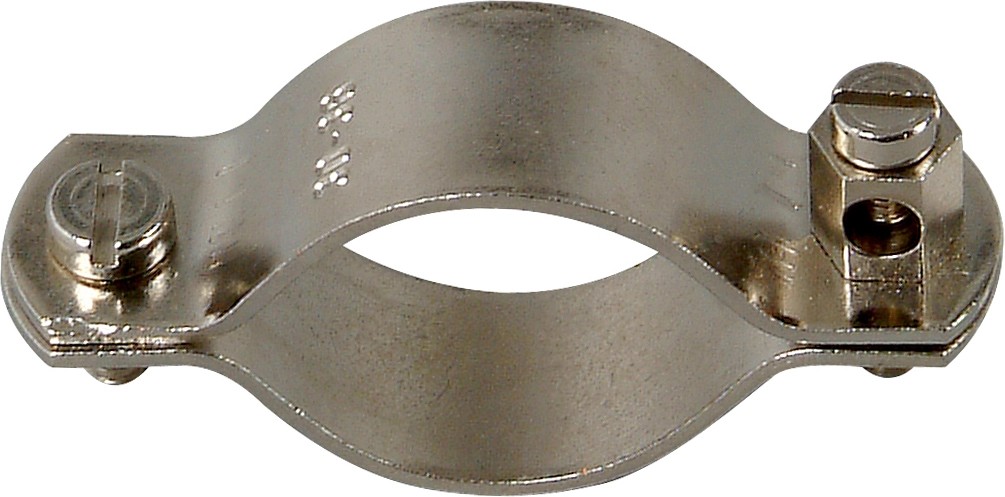

- Vodiči pospojení: Tyto vodiče propojují různé vodivé části budovy (např. kovové trubky, konstrukční prvky), které by se v případě poruchy mohly dostat pod nebezpečné napětí. Připojením k hlavní uzemňovací svorce se zajistí vyrovnání potenciálů a minimalizuje se riziko úrazu.
Princip fungování je relativně jednoduchý, ale naprosto nezbytný. V případě, že dojde k poruše a nežádoucí proud začne téct tam, kam nemá, hlavní uzemňovací svorka poskytne cestu s nízkým odporem pro tento proud do země. Tím se zabrání tomu, aby se nebezpečné napětí objevilo na přístupných částech zařízení, kde by mohlo ohrozit lidský život.
Správná instalace hlavní uzemňovací svorky: Klíč k bezpečnosti
Instalace hlavní uzemňovací svorky musí být provedena v souladu s platnými elektrotechnickými normami (zejména ČSN EN 60364). Je důležité, aby instalaci prováděla kvalifikovaná osoba s odpovídajícím oprávněním. Mezi základní požadavky na správnou instalaci patří:
- Přístupnost: Hlavní uzemňovací svorka by měla být snadno přístupná pro kontrolu a údržbu. Obvykle se umisťuje v blízkosti hlavního rozvaděče.
- Mechanická pevnost: Svorka musí být dostatečně robustní, aby odolala mechanickému namáhání a zajistila trvalé a spolehlivé spojení vodičů.
- Ochrana proti korozi: Materiál svorky a připojených vodičů musí být vhodně chráněn proti korozi, aby se zajistila dlouhodobá funkčnost spoje.
- Správné dimenzování: Velikost a typ hlavní uzemňovací svorky musí odpovídat průřezům připojených vodičů a předpokládaným poruchovým proudům.
- Pevné a spolehlivé připojení: Vodiče musí být ke svorce připojeny pevně a spolehlivě, aby se zabránilo uvolnění spoje a zvýšení přechodového odporu. Používají se vhodné spojovací materiály a postupy (např. šroubové spoje s dostatečným utahovacím momentem).
Při instalaci je také nutné dbát na správné označení hlavní uzemňovací svorky a připojených vodičů, aby byla zajištěna jednoznačná identifikace a snadná kontrola.
Důležitost pravidelných revizí hlavní uzemňovací svorky
Funkčnost hlavní uzemňovací svorky a celého uzemňovacího systému je nezbytné pravidelně kontrolovat prostřednictvím odborných revizí elektroinstalace. Revize by měly být prováděny v předepsaných intervalech kvalifikovanými revizními techniky. Během revize se kontroluje:
- Stav svorky: Zda není poškozená, zkorodovaná nebo uvolněná.
- Pevnost připojení vodičů: Zda jsou všechny vodiče správně a pevně připojeny.
- Kontinuita zemnícího obvodu: Zda je zajištěno spolehlivé spojení mezi zemničem, hlavní uzemňovací svorkou a ochrannými vodiči.
- Hodnota zemního odporu: Zda je zemní odpor v požadovaných mezích.
Pravidelné revize pomáhají odhalit případné nedostatky a závady včas, čímž se předchází nebezpečným situacím a zajišťuje se trvalá bezpečnost a spolehlivost elektroinstalace.
Závěr: Hlavní uzemňovací svorka jako nepostradatelný prvek
Jak jsme si ukázali, hlavní uzemňovací svorka hraje zásadní roli v ochraně před úrazem elektrickým proudem a v zajištění správné funkce elektrických systémů. Je to nenápadný, ale nepostradatelný prvek, jehož správná instalace, údržba a pravidelné revize jsou klíčové pro bezpečnost a spolehlivost každé elektroinstalace. Nikdy nepodceňujte význam tohoto malého, ale životně důležitého komponentu.
