Vítejte v nejkomplexnějším online zdroji věnovaném ocelovým profilům a jejich detailním tabulkám. Ať už jste zkušený projektant, stavební inženýr, student technického oboru, nebo jen hledáte spolehlivé informace o ocelových profilech, jste na správném místě. Naše stránka vám přináší rozsáhlý přehled různých typů ocelových profilů, jejich přesné rozměry, hmotnosti, průřezové charakteristiky a základní mechanické vlastnosti. Ponořte se s námi do fascinujícího světa oceli a objevte, jaké možnosti vám tyto všestranné konstrukční prvky nabízejí.
Přehled základních typů ocelových profilů
Ocelové profily se vyrábějí v mnoha tvarech a velikostech, aby vyhovovaly široké škále aplikací. Mezi nejběžnější typy patří:
- I profily (I-nosníky): Charakteristické svým tvarem písmene „I“, vyznačují se vysokou pevností v ohybu a jsou široce využívány jako nosné prvky ve stavebních konstrukcích, mostech a průmyslových halách.
- U profily (U-nosníky): Mají tvar písmene „U“ a nacházejí uplatnění jako vodící prvky, rámy a ztužující elementy. Jejich otevřený tvar usnadňuje montáž a připojování dalších komponentů.
- L profily (úhelníky): Tvar písmene „L“ nabízí vynikající tuhost a stabilitu v rozích konstrukcí, používají se pro spojování prvků, jako výztuhy a pro různé konstrukční detaily.
- T profily (T-nosníky): S tvarem písmene „T“ jsou ideální pro použití jako nosné prvky s jednostranným zatížením a pro speciální konstrukční spoje.
- Duté profily (čtvercové, obdélníkové, kruhové): Tyto profily s uzavřeným průřezem nabízejí vysokou torzní tuhost a estetický vzhled. Využívají se v ocelových konstrukcích, zábradlích, nábytkářství a mnoha dalších aplikacích.
- Ploché oceli (pásy): Jednoduché, ale všestranné prvky používané pro výztuhy, spojovací prvky a různé konstrukční účely.
- Kruhové oceli (tyče): Používají se jako výztuž do betonu, pro výrobu hřídelí, čepů a dalších strojních součástí.
Detailní tabulky ocelových profilů: Rozměry, hmotnosti a charakteristiky
Nyní se podíváme na detailní tabulky, které vám poskytnou přesné informace o rozměrech, hmotnostech a důležitých průřezových charakteristikách jednotlivých typů ocelových profilů. Tyto tabulky jsou nezbytným nástrojem pro přesné výpočty a návrhy konstrukcí.

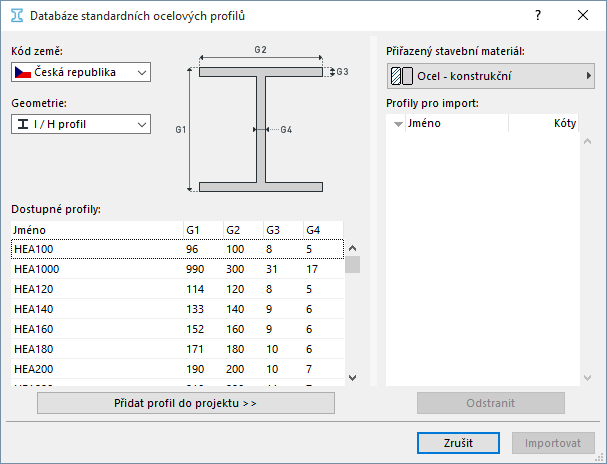

Tabulka I profilů (I-nosníků) – Vybrané rozměry a hmotnosti
Následující tabulka uvádí příklad vybraných I profilů s jejich základními rozměry a teoretickou hmotností na metr délky. Pro detailnější informace a další rozměry konzultujte prosím kompletní normy a katalogy výrobců.
| Označení profilu | Výška profilu (h) [mm] | Šířka příruby (b) [mm] | Tloušťka stojiny (tw) [mm] | Tloušťka příruby (tf) [mm] | Teoretická hmotnost (m) [kg/m] |
|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3.8 | 5.2 | 6.0 |
| IPE 100 | 100 | 55 | 4.1 | 5.7 | 7.9 |
| IPE 120 | 120 | 64 | 4.4 | 6.3 | 10.0 |
| HEA 100 | 96 | 100 | 5.0 | 8.0 | 20.4 |
| HEB 100 | 100 | 100 | 6.0 | 12.0 | 31.2 |
Tabulka U profilů (U-nosníků) – Vybrané rozměry a hmotnosti
Podobně jako u I profilů, i následující tabulka představuje vybrané U profily s jejich základními charakteristikami. Pro kompletní sortiment a detailní technické údaje se prosím obraťte na specializované katalogy.
| Označení profilu | Výška profilu (h) [mm] | Šířka příruby (b) [mm] | Tloušťka stojiny (tw) [mm] | Tloušťka příruby (tf) [mm] | Teoretická hmotnost (m) [kg/m] |
|---|---|---|---|---|---|
| U 80 | 80 | 45 | 6.0 | 8.0 | 8.6 |
| U 100 | 100 | 50 | 6.0 | 8.5 | 10.6 |
| U 120 | 120 | 55 | 7.0 | 9.0 | 13.2 |
Tabulka L profilů (úhelníků) – Vybrané rozměry a hmotnosti
Úhelníky se často označují svými rozměry ramen a tloušťkou. Následující tabulka uvádí příklady rovnoramenných úhelníků.
| Označení profilu | Šířka ramene (a) [mm] | Tloušťka (t) [mm] | Teoretická hmotnost (m) [kg/m] |
|---|---|---|---|
| L 50x50x5 | 50 | 5 | 3.8 |
| L 80x80x6 | 80 | 6 | 7.3 |
| L 100x100x8 | 100 | 8 | 12.1 |
Další typy profilů a jejich tabulky
Kromě výše uvedených existuje mnoho dalších typů ocelových profilů, jako jsou T profily, duté profily (čtvercové, obdélníkové, kruhové) a ploché oceli. Pro detailní tabulky těchto profilů s jejich rozměry, hmotnostmi a vlastnostmi doporučujeme konzultovat specializované katalogy výrobců a normy (např. EN 10219 pro duté profily za studena tvářené, EN 10210 pro duté profily tvářené za tepla).
Důležité vlastnosti ocelových profilů pro návrh a použití
Při výběru vhodného ocelového profilu pro konkrétní aplikaci je klíčové zohlednit nejen jeho rozměry a hmotnost, ale také jeho mechanické vlastnosti. Mezi nejdůležitější patří:
- Mez kluzu (ReH nebo Rp0,2): Udává napětí, při kterém dochází k trvalé deformaci materiálu. Je klíčová pro návrh konstrukcí z hlediska únosnosti.
- Pevnost v tahu (Rm): Maximální napětí, které je materiál schopen přenést před porušením.
- Tažnost (A): Schopnost materiálu deformovat se bez porušení, důležitá pro tváření a odolnost proti křehkému lomu.
- Modul pružnosti v tahu (E): Charakterizuje tuhost materiálu, tedy jeho odpor proti elastické deformaci.
Tyto vlastnosti jsou obvykle uvedeny v materiálových listech a normách pro jednotlivé oceli (např. S235, S355). Je důležité vybrat ocel s vhodnými mechanickými vlastnostmi pro danou aplikaci.
Použití ocelových profilů v různých odvětvích
Ocelové profily nacházejí široké uplatnění v mnoha průmyslových odvětvích, včetně:
- Stavebnictví: Nosné konstrukce budov, hal, mostů, střech, ocelové schodiště, zábradlí.
- Strojírenství: Rámy strojů, svařované konstrukce, díly strojů a zařízení.
- Doprava: Konstrukce železničních vozů, automobilů, lodí.
- Energetika: Konstrukce elektrických stožárů, ropných plošin.
- Zemědělství: Konstrukce zemědělských hal a strojů.
Díky své vysoké pevnosti, relativně nízké hmotnosti a dobré svařitelnosti jsou ocelové profily nenahraditelným konstrukčním materiálem.
Závěr: Ocelové profily jako klíčový prvek moderního inženýrství
Ocelové profily představují základní stavební kameny moderního inženýrství. Jejich rozmanitost tvarů, velikostí a vynikající mechanické vlastnosti umožňují realizaci komplexních a odolných konstrukcí. Doufáme, že vám tento obsáhlý průvodce a přiložené tabulky poskytly cenné informace a usnadní vám orientaci ve světě ocelových profilů. Pro detailnější technické specifikace a aktuální nabídku doporučujeme kontaktovat renomované výrobce a dodavatele ocelových profilů.
