Plošné spoje z amatérského radia: Cesta k vlastním elektronickým projektům
Vítejte v obsáhlém průvodci světem plošných spojů (DPS) pro nadšence amatérského radia a elektroniky. Pokud jste se někdy zamýšleli nad tím, jak převést vaše schémata a nápady do reálných funkčních zařízení, jste na správném místě. Tento článek vás provede celým procesem výroby kvalitních plošných spojů krok za krokem, od prvotního návrhu až po finální osazení součástkami. Naším cílem je poskytnout vám tak detailní a srozumitelné informace, že i složitější projekty se stanou dosažitelnými.
Proč se pouštět do výroby vlastních plošných spojů?
Možná si kladete otázku, proč investovat čas a úsilí do výroby vlastních DPS, když existuje mnoho komerčních řešení. Odpověď je jednoduchá: svoboda a přizpůsobení. Výroba vlastních plošných spojů vám dává neomezenou kontrolu nad designem, rozměry a uspořádáním komponent. Můžete optimalizovat desku pro specifické potřeby vašeho radioamatérského projektu, dosáhnout kompaktnějších a efektivnějších řešení a v neposlední řadě zažít uspokojení z vlastnoručně vytvořeného funkčního zařízení.
Výhody vlastních DPS pro radioamatéry:
- Přizpůsobení na míru: Navrhněte si DPS přesně podle vašich požadavků a rozměrů.
- Optimalizace: Umístěte součástky tak, aby byl signál co nejčistší a spoje nejkratší.
- Prototypování: Rychle a efektivně otestujte nové nápady a schémata.
- Vzdělávání: Hlubší pochopení principů elektroniky a výrobních procesů.
- Náklady: Pro menší série a unikátní projekty může být vlastní výroba cenově výhodnější.
- Uspokojení: Radost z funkčního zařízení, které jste si sami navrhli a vyrobili.
Krok za krokem: Výroba plošného spoje
Nyní se podíváme na jednotlivé kroky, které vás dovedou k vašemu vlastnímu plošnému spoji.
1. Návrh schématu a DPS

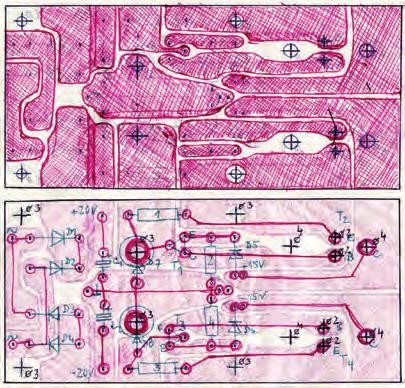

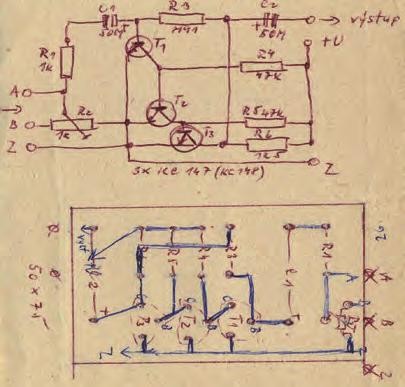

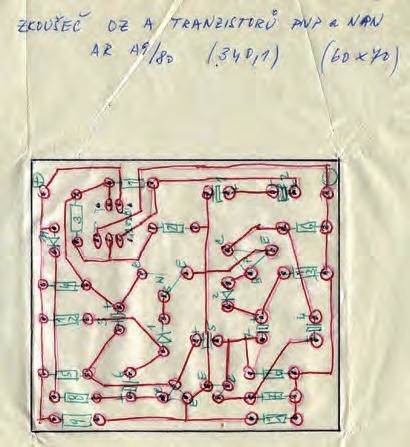

Prvním a klíčovým krokem je návrh elektronického schématu vašeho radioamatérského obvodu. Existuje mnoho softwarových nástrojů (např. KiCad, Eagle, Altium Designer), které vám s tímto úkolem pomohou. Po dokončení schématu následuje návrh samotné desky plošných spojů. V této fázi rozmísťujete součástky a propojujete je vodivými cestami (dráhami). Důležité je dbát na správné rozložení, minimalizaci délky drah a zamezení zkratům. Pro začátečníky doporučujeme jednoduché jednostranné desky.
Důležité aspekty návrhu:
- Rozměry desky: Přizpůsobte velikost DPS vašemu projektu a krabičce.
- Umístění součástek: Logické uspořádání pro snadné osazení a servis.
- Šířka drah: Zvolte vhodnou šířku drah s ohledem na protékající proud.
- Rozteč pinů: Respektujte rozteče vývodů součástek.
- Testovací body: Umožněte snadné měření signálů.
2. Příprava podkladů pro výrobu
Po dokončení návrhu je třeba připravit podklady pro samotnou výrobu. Nejčastěji se používá metoda fotocesty. K tomu budete potřebovat laserovou tiskárnu a speciální transparentní fólii. Na tuto fólii vytisknete návrh vaší DPS – masku, která bude chránit měď před leptáním.
Příprava masky:
- Tisk na transparentní fólii: Použijte kvalitní laserovou tiskárnu pro ostrý a neprůhledný tisk.
- Dvojitý tisk (volitelné): Pro zvýšení neprůhlednosti můžete masku vytisknout dvakrát a přesně na sebe zarovnat.
3. Nanesení fotocitlivé vrstvy
Na měděnou stranu kuprextitu (desky s nanesenou mědí) nanesete tenkou vrstvu fotocitlivého laku. Tento lak je citlivý na UV záření a po osvícení ztvrdne.
Postup nanášení fotocitlivé vrstvy:
- Čištění kuprextitu: Důkladně očistěte měděný povrch od mastnoty a nečistot.
- Nanesení laku: Můžete použít sprej s fotocitlivým lakem nebo nanést lak ručně.
- Sušení: Nechte lak důkladně zaschnout v temnu.
4. Osvícení fotocitlivé vrstvy
Na takto připravenou desku přiložíte vaši vytištěnou masku (měděnou stranou dolů) a osvítíte ji UV světlem. Místa, která jsou na masce černá, UV záření nepropustí a lak pod nimi zůstane měkký. Místa, která jsou průhledná, UV záření propustí a lak ztvrdne.
Osvícení desky:
- UV lampa: Použijte speciální UV lampu pro osvícení.
- Doba osvícení: Doba expozice závisí na typu laku a intenzitě UV záření (obvykle několik minut).
- Přesné zarovnání: Zajistěte, aby maska přesně lícovala s deskou.
5. Vyvolání fotocitlivé vrstvy
Po osvícení desku ponoříte do vývojky. Vývojka rozpustí neztvrdlý fotocitlivý lak, čímž odkryje měď v místech, kde budou později vodivé dráhy.
Proces vyvolání:
- Vývojka: Použijte speciální vývojku pro fotocitlivé laky.
- Doba vyvolání: Doba vyvolání závisí na typu vývojky a laku (obvykle několik minut).
- Jemné promývání: Po vyvolání desku opláchněte čistou vodou.
6. Leptání mědi
Nyní přichází na řadu leptání. Desku ponoříte do leptacího roztoku (např. chlorid železitý nebo persíran sodný). Leptací roztok odstraní odkrytou měď, zatímco ztvrdlý fotocitlivý lak bude chránit měď pod ním – tedy budoucí vodivé dráhy.
Leptání DPS:
- Leptací roztok: Použijte vhodný leptací roztok.
- Teplota a míchání: Udržujte optimální teplotu roztoku a zajistěte míchání pro rovnoměrné leptání.
- Doba leptání: Doba leptání závisí na koncentraci roztoku a tloušťce mědi. Pravidelně kontrolujte stav leptání.
- Opláchnutí: Po dokončení leptání desku důkladně opláchněte vodou.
7. Odstranění fotocitlivé vrstvy
Po leptání je třeba odstranit ztvrdlý fotocitlivý lak. K tomu se obvykle používá aceton.
Odstranění laku:
- Aceton: Použijte aceton a hadřík k odstranění laku.
- Opatrnost: Pracujte v dobře větraném prostoru.
8. Vrtání otvorů
Nyní je váš plošný spoj téměř hotov. Je třeba vyvrtat otvory pro osazení součástek. Použijte k tomu minivrtačku s tenkými vrtáky o průměru odpovídajícím vývodům součástek.
Vrtání otvorů:
- Minivrtačka: Použijte kvalitní minivrtačku pro přesné vrtání.
- Vrtáky: Mějte k dispozici vrtáky různých průměrů.
- Přesnost: Vrtáky veďte kolmo k desce.
9. Osazení součástkami a pájení
Posledním krokem je osazení plošného spoje elektronickými součástkami a jejich připájení. Dbejte na správnou polaritu součástek a kvalitní pájecí spoje.
Osazování a pájení:
- Správné součástky: Použijte součástky odpovídající vašemu schématu.
- Čisté pájecí plošky: Před pájením očistěte pájecí plošky.
- Kvalitní pájka: Použijte vhodnou pájku s kalafunou.
- Dobrá páječka: Investujte do kvalitní páječky s regulací teploty.
- Opatrnost: Nepřehřívejte součástky.
Závěr: Vlastní DPS otevírá nové možnosti
Výroba vlastních plošných spojů pro amatérské radio je fascinující a obohacující činnost. I když se na první pohled může zdát složitá, s pečlivostí a dodržováním správných postupů dosáhnete skvělých výsledků. Vlastnoručně vyrobené DPS vám umožní realizovat i ty nejsložitější radioamatérské projekty a posunout vaše elektronické dovednosti na novou úroveň. Přejeme vám mnoho úspěchů při vašich experimentech!
