Co je to schodišťový vypínač a proč ho potřebujete?
Schodišťový vypínač, někdy také nazývaný dvoupólový přepínač, je důležitým prvkem elektroinstalace v každém domě či bytě s více podlažími nebo delší chodbou. Jeho hlavní funkcí je umožnit ovládání jednoho světelného okruhu ze dvou různých míst. Představte si situaci, kdy vstupujete do schodiště v přízemí, rozsvítíte světlo, a když dojdete nahoru, pohodlně ho zhasnete, aniž byste se museli vracet zpět. Přesně toto komfortní a praktické řešení vám schodišťový vypínač nabízí.
Díky schodišťovým vypínačům se zvyšuje nejen pohodlí, ale také bezpečnost pohybu po schodišti či chodbě, zvláště v nočních hodinách. Nemusíte se potmě orientovat a hmatat po vypínači, čímž se snižuje riziko úrazu.
Potřebné nářadí a materiál pro zapojení
Než se pustíte do samotného zapojování, ujistěte se, že máte k dispozici veškeré potřebné nářadí a materiál. Pro úspěšnou instalaci budete potřebovat:
- Schodišťové vypínače (dva kusy) – ujistěte se, že jsou kompatibilní s vaší elektroinstalací.
- Elektroinstalační krabice – pokud je nemáte předinstalované.
- Vodiče (kabely) – s dostatečným průřezem a počtem žil podle schématu zapojení. Doporučují se vodiče s barevným rozlišením (hnědá, modrá, zelenožlutá).
- Spojovací materiál (svorky Wago, elektrikářská páska).
- Zkoušečka napětí (fázovka) – pro ověření, že v obvodech není napětí! Bezpečnost je na prvním místě!
- Šroubovák (plochý a křížový) – vhodný pro šrouby na vypínačích a krabicích.
- Kombinačky a štípačky – pro úpravu vodičů.
- Odizolovací kleště – pro bezpečné odstranění izolace z vodičů.
- Montážní rukavice – pro ochranu vašich rukou.
Důležité upozornění: Před zahájením jakýchkoliv prací na elektroinstalaci vždy vypněte přívod elektrické energie k danému okruhu pomocí jističe v rozvaděči! Nikdy nepracujte pod napětím! Pokud si nejste jisti, obraťte se na kvalifikovaného elektrikáře.

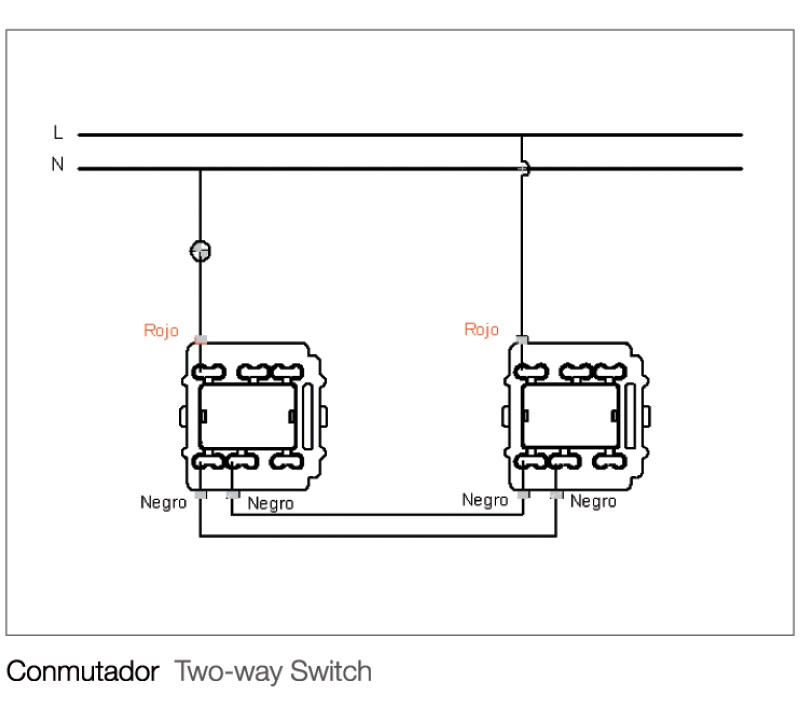

Schéma zapojení schodišťového vypínače: Klíč k úspěchu
Pochopení schématu zapojení je zásadní pro správnou instalaci schodišťových vypínačů. Existuje několik způsobů zapojení, ale nejběžnější je tzv. střídavé zapojení. Zde je zjednodušený popis:
- Přívodní fáze (L) se připojí na společný kontakt (označený například číslem 1 nebo písmenem L) prvního vypínače.
- Dva přepínací kontakty (označené například čísly 2 a 3) prvního vypínače se propojí dvěma samostatnými vodiči s odpovídajícími přepínacími kontakty (2 a 3) druhého vypínače. Tyto vodiče se někdy nazývají propojovací vodiče nebo spojky.
- Společný kontakt (1 nebo L) druhého vypínače se připojí na jeden pól světelného zdroje (žárovky, LED svítidla).
- Druhý pól světelného zdroje se připojí na nulový vodič (N) přívodního kabelu.
- Ochranný vodič (PE), pokud je přítomen, se připojí na příslušné svorky v krabicích a na svítidle. Nikdy nepřerušujte ochranný vodič!
Pro lepší vizualizaci doporučujeme vyhledat si konkrétní schéma zapojení schodišťového vypínače na internetu nebo v odborné literatuře. Existují i schémata s použitím krabicových svorek, která usnadňují propojení vodičů.
Postup zapojení krok za krokem
Nyní se podíváme na samotný postup zapojení schodišťového vypínače. Pamatujte na maximální opatrnost a dodržování bezpečnostních předpisů!
- Vypněte přívod elektrické energie k danému okruhu pomocí jističe v rozvaděči. Ověřte zkoušečkou napětí, že v obvodech skutečně není napětí.
- Připravte si elektroinstalační krabice. Pokud instalujete nové vypínače, namontujte krabice do zdi na požadovaných místech.
- Připravte si vodiče. Odizolujte konce vodičů v délce přibližně 1 cm.
- Zapojte první vypínač. Připojte přívodní fázi (L) na společný kontakt (1 nebo L). Dva propojovací vodiče připojte na přepínací kontakty (2 a 3). Bezpečně utáhněte šroubky svorek.
- Protáhněte propojovací vodiče k druhému vypínači.
- Zapojte druhý vypínač. Připojte propojovací vodiče na odpovídající přepínací kontakty (2 a 3). Na společný kontakt (1 nebo L) připojte vodič vedoucí k světelnému zdroji. Bezpečně utáhněte šroubky svorek.
- Zapojte světelný zdroj. Připojte vodič od druhého vypínače na jeden pól svítidla a nulový vodič (N) na druhý pól. Pokud je přítomen ochranný vodič (PE), připojte ho na příslušnou svorku svítidla.
- Uložte vodiče do krabic a upevněte vypínače.
- Zapněte jistič a otestujte funkčnost zapojení. Zkontrolujte, zda lze světlo ovládat z obou vypínačů.
- Pokud něco nefunguje, okamžitě vypněte jistič a zkontrolujte zapojení podle schématu. Pokud si nejste jisti, kontaktujte odborníka.
Časté chyby při zapojování schodišťového vypínače
Při zapojování schodišťového vypínače se mohou vyskytnout různé chyby. Mezi nejčastější patří:
- Nesprávné zapojení vodičů na svorkách vypínačů.
- Opačné zapojení fáze a nuly.
- Přerušení nebo nezapojení ochranného vodiče.
- Nedostatečné utažení svorek, což může vést k přehřívání a požáru.
- Práce pod napětím – absolutně nepřípustné!
Důkladná kontrola zapojení podle schématu a dodržování bezpečnostních zásad vám pomůže těmto chybám předejít.
Závěr: Zapojení schodišťového vypínače zvládnete s naším návodem
Zapojení schodišťového vypínače se může na první pohled zdát složité, ale s naším podrobným návodem a pečlivým dodržováním postupu byste ho měli zvládnout i jako laik. Nezapomeňte na bezpečnost a v případě jakýchkoliv nejasností se obraťte na kvalifikovaného elektrikáře. Správně zapojený schodišťový vypínač vám zajistí pohodlí a bezpečnost ve vašem domově po mnoho let.
